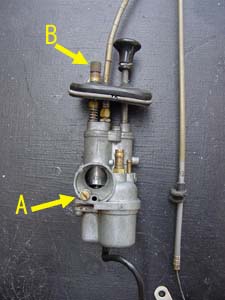

| ＪＴのキャブです。ロータリーバルブのためクランクケース右に横向きについてます。バレル内にあるのがパイロットスクリュー（Ａ）で、（Ｂ）がアイドルアジャストスクリュー。ちなみに緩めるとアイドルが上がり、締めると下がる。普通とは逆。 | |||||||||||
 |
|||||||||||

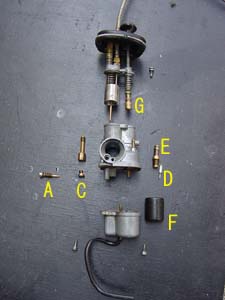

| 分解するとごらんのとおり。主な構成部品は
Ｃ＝メインジェット でフロート自体がバルブを押し上げるようになっていて、フロートバルブボディ(Ｅ)が燃料ホース口と共用してあるのが変っています。スペース的にコンパクトにするのが狙い？ |
|||||||||||
 |
|||||||||||

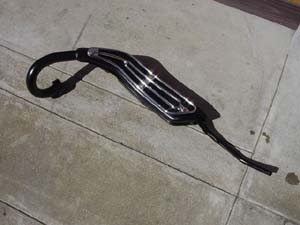

| マフラーは当初、焼いて清掃しようと思ってましたが、よく見るとカーボンの蓄積はほとんどなく、今回は外部塗装のみにとどめる事に・・。 オドメーターが示すＫｍも真実のようである。 |
|||||||||||
 |
|||||||||||
| ハンドルスイッチのハーネス。巻いてあったビニールテープをほどくとご覧のありさま。 割れた部分をＣｕｔし、つめて熱収縮チューブで保護。 |
|||||||||||
 |
|||||||||||
|
|
|||||||||||
